上次活動的討論

關於上個禮拜指派的，請分享你的觀察~
是否還記得功率？
- 要分辨是否為高功率電器最簡單的方式，就是看該電器能不能「即時產生熱能」。
- 常見的耗電電器包括廚房裡的電鍋、烤箱、微波爐、洗碗機，高功率電器不能使用延長線，若不當使用，可能會引起火災。

變流(直流電與交流電的轉換)

由以上實驗可以知道，現今發電系統使用交流電，但是儲存需要存成直流電的形式。
整流器與逆變器
交流整流
=> 直流
直流逆變
=> 交流
整流器(英文：rectifier)，為電源供應器的一部份，是將交流電轉換成直流電的裝置或元件，屬於一種變流器。
相反的，把直流電轉換為交流電的裝置稱之為「逆變器」，也是一種變流器。

實作：橋式整流器

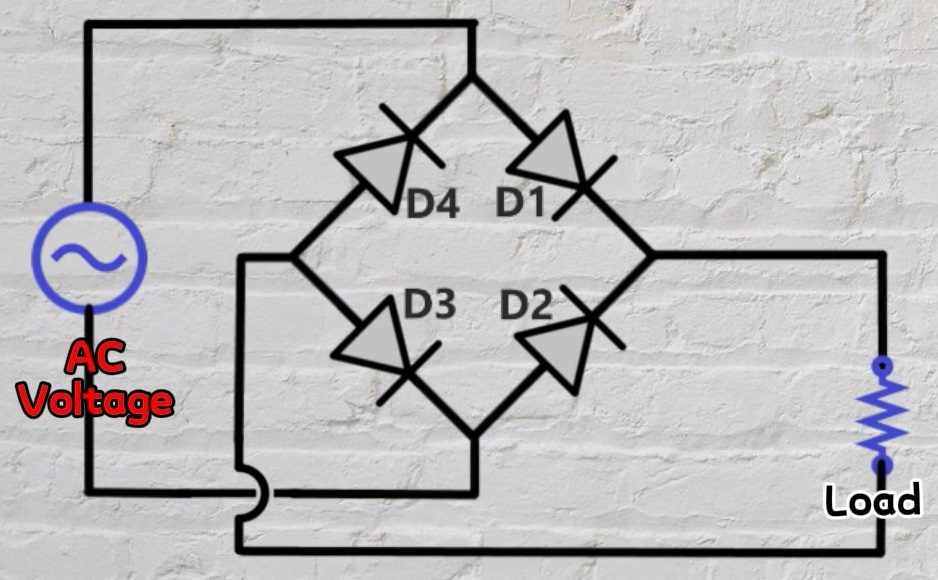

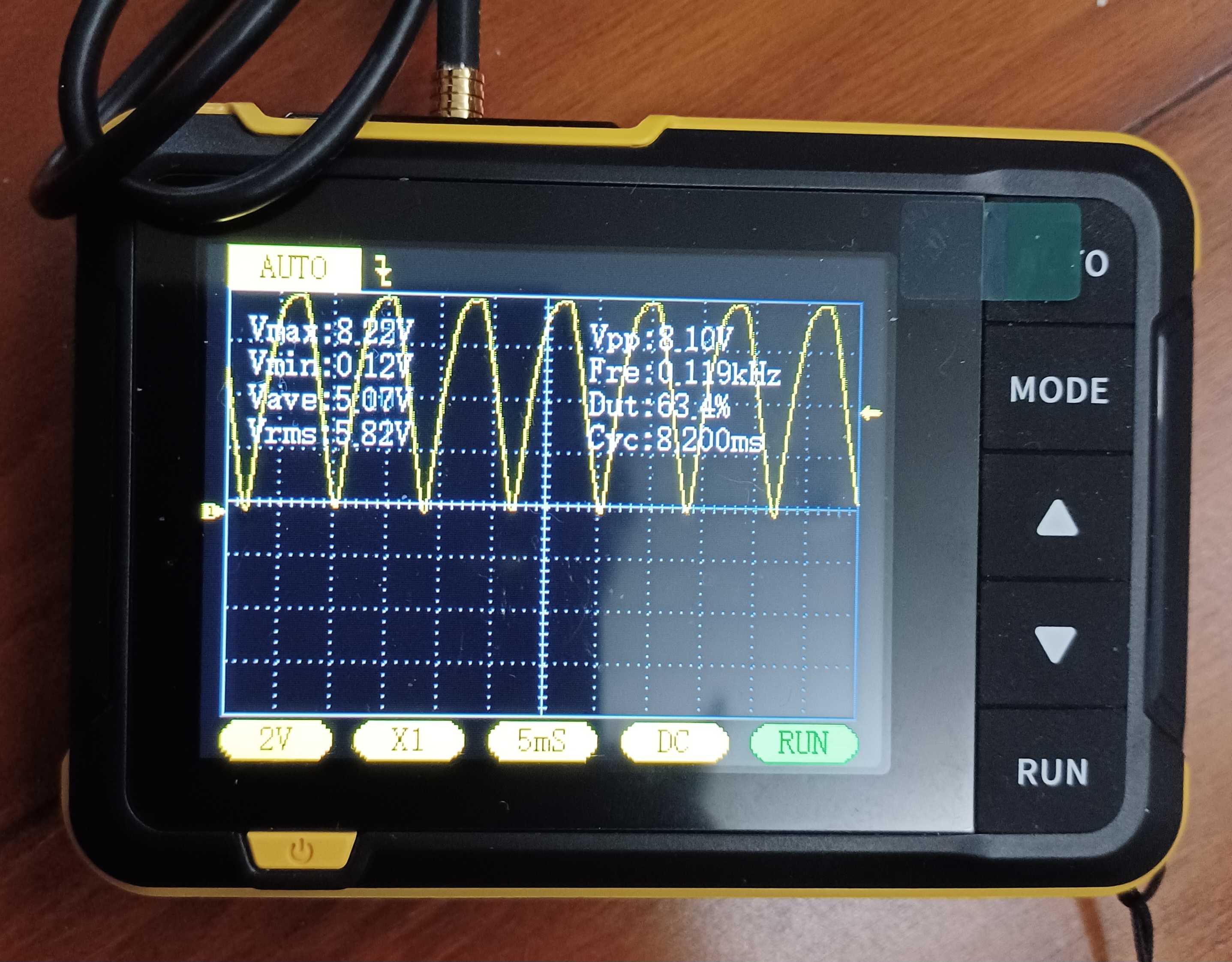

線路示意圖	示波器輸出圖形

示波器 × 1 (各組共用，先接好先用)
麵包板 × 1 (上次購買的)
剪刀 × 1
變壓器 × 1 (PT-12變壓器)
麵包板單芯線紅黑各1捲 (0.5mm) 10m (金電子)
二極體 1N4007 × 4
電阻 1kΩ × 1

家用儲能設備

台灣的家用儲能設備目前主流有四個用途：

配合露營車，可以攜帶大量的電力，到荒郊野外，仍保有現代的生活機能。
儲存太陽能發的電，再賣給台電或其他能源公司賺錢。這樣也可以減少國家的電廠興建需求。
半夜用市電給電池充電，白天再拿出來使用。賺電價的尖峰 / 離峰價差。這樣也可以減少國家的電廠興建需求。
當災難發生時(戰爭或停電)，可以維持生活機能一段時間。這樣也可以提高國家的電網靭性。

這些具靭性的小型電網，依規模大小，排序如下：

露營車，儲存電力約 5 度。
家用儲能設備，儲存電力約 5~10 度。
社區微電網，儲存電力約 50~100 度。
台電的中大型儲能中心，儲存電力約千度至萬度。但仍可能被飛彈打擊，在電網靭性方面價值不高，但經濟價值較高，可以支援科學園區停電。

「靭性」的本質就是「冗餘」(非必需、多餘的)，所以台灣人如果一直「太愛錢，就不可能有靭性！」

一組具備靭性的小型電網，規模有大有小，基本包含以下四個部分：

發電設備：選配，不一定要有。通常是太陽能板搭配汔油發電機或材油發電機。
控制器：連接「發電設備」與「電池」，用來控制要充哪顆電池、充多少？避免電池因為「過充」而損害。
電池：儲存電能。目前以「磷酸鐵鋰電池」最理想。
逆變器：將電池的直流電轉變成交流電，供家用電器使用。

非時間電價（夏月）

120度以下部分每度 1.68元
121~330度部分每度 2.45元
331~500度部分每度 3.70元
501~700度部分每度 5.04元
701~1000度部分每度 6.24元
1001度以上部分每度 8.46元

時間電價

向台電線上申請→→台電派人現場勘查設計外線→→台電施工→→完成後送電
以夏月為例，尖峰時間09:00~24:00電價為5.01元
以夏月為例，離峰時間00:00~09:00電價為1.96元
每月總度數超過2000度之部分每度加 1.02

三代鋰電池的認識與分辨

第一代：三元鋰電池，使用鎳、鈷、錳等三種元素，成本較高，易燃。
第二代：磷酸鐵鋰電池
第三代：固態電池

磷酸鐵鋰電池

磷酸鐵鋰電池是一種使用磷酸鐵鋰（LiFePO4）作為正極材料，碳（石墨）作為負極材料的鋰離子電池，單體額定電壓為3.2V，充電截止電壓為3.6V~3.65V。磷酸鐵鋰電池目前常被用作太陽能光伏蓄電池和電動車電池。

磷酸鐵鋰電池的優點：單電池情況下具有更長的電池壽命，可以頻繁充放電；具有更好的熱安全性和穩定性，更耐高溫和熱失控風險低，節省電池安全設計的成本。
磷酸鐵鋰電池的缺點：能量密度低於其它的鋰離子電池（如三元鋰）；低溫特性較差；充電功率小，快充承受能力差；需要更高水準的電控技術管理電池組。

介紹家用儲能設備

如有十萬個家庭（1%）配置儲能設備，對於防備天災及戰爭均極有利。
每度電的儲能設施(磷酸鐵鋰)成本約在 1.8~2.2 萬之間。

影片：

探究問題

利用離峰與尖峰電價差，能怎麼「福國利民」？

Ans:
利民：吸收投資設備的成本，可以有更多經費建置家用儲能設備(磷酸鐵鋰電池)
福國：減少電廠的總量，減少對環境的影響，減少政府支出，讓國家運作更有彈性

目前家用儲能設備每度成本多少？

Ans: 目前電芯每度大約3000元，電池每度8000元。

如何讓家用儲能設備同時支持「家庭電力備援」與「露營」？

Ans: 讓設備增加可移動性，比如說改成行李箱或加上手提把。
